PGTS・PGTDシリーズ
発電システム用油圧ボルトテンショナ

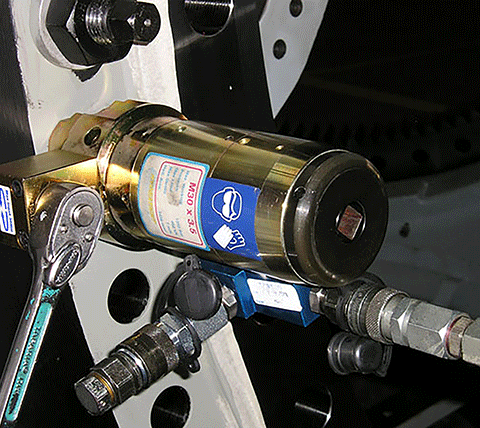

- PGT シリーズ油圧ボルトテンショナは風力・蒸気・ガスタービンの高精度な締付け作業用に設計しました。
- 1 段式では設置困難な狭い現場作業で、2 段式は大変有効な油圧ボルトテンショナです。
- PGT シリーズの油圧ボルトテンショナは、バネ戻り機構ピストン、加圧サイクルカウンタ、特殊表面処理により、高効率、耐久性、使いやすさを備えた製品です。
| 型式 | 適用ボルト サイズ （mm） |
適用ナット 二面幅 A/F （mm） |
最高使用 圧力 （MPa） |
受圧面積 （mm2） |
受圧面積 （kN） |
ストローク （mm） |
質量 （kg） |
|---|---|---|---|---|---|---|---|
| PGTS2030S | M20x2.5 | 30 | 150 | 1,358 | 203.7 | 7.0 | 2.0 |
| PGTS2436S | M24x3.0 | 36 | 1,947 | 292.1 | 7.0 | 2.9 | |
| PGTS2742S | M27x3.0 | 42 | 2,646 | 396.9 | 8.0 | 2.9 | |
| PGTS3046S | M30x3.5 | 46 | 3,204 | 480.7 | 8.0 | 5.8 | |
| PGTS3350S | M33x3.5 | 50 | 3,960 | 594.0 | 8.0 | 6.8 | |
| PGTS3655S | M36x4.0 | 55 | 4,467 | 670.1 | 9.0 | 6.4 | |
| PGTS3960S | M39x4.0 | 60 | 5,561 | 834.1 | 10.0 | 9.8 | |
| PGTS4265S | M42x4.5 | 65 | 6,259 | 938.8 | 10.0 | 9.5 | |
| PGTS4570S | M45x4.5 | 70 | 7,505 | 1125.8 | 10.0 | 13.2 | |
| PGTS4875S | M48x5.0 | 75 | 8,390 | 1258.4 | 10.0 | 13.3 | |
| PGTS5280S | M52x5.0 | 80 | 10,094 | 1514.1 | 10.0 | 17.9 | |
| PGTS5685S | M56x5.5 | 85 | 11,663 | 1749.5 | 10.0 | 20.4 | |
| PGTS6090S | M60x5.5 | 90 | 13,474 | 2021.2 | 10.0 | 24.8 | |
| PGTS6495S | M64x6.0 | 95 | 15,315 | 2297.3 | 10.0 | 30.7 | |
| PGTS68100S | M68x6.0 | 100 | 17,493 | 2623.9 | 10.0 | 34.3 | |
| PGTS72105S | M72x6.0 | 105 | 19,797 | 2969.6 | 10.0 | 40.3 |
| 型式 | 適用ボルト サイズ （mm） |
適用ナット 二面幅 A/F （mm） |
A | 寸法 | S (in) |
|||
|---|---|---|---|---|---|---|---|---|
| B | C | D | E | |||||
| PGTS2030S | M20x2.5 | 30 | 64 | 64 | 32 | 81 | 78 | 3/8 |
| PGTS2436S | M24x3.0 | 36 | 77 | 77 | 31 | 98 | 81.4 | 3/8 |
| PGTS2742S | M27x3.0 | 42 | 92 | 75 | 34 | 129 | 83 | 3/8 |
| PGTS3046S | M30x3.5 | 46 | 99 | 85 | 38 | 134 | 88 | 3/8 |
| PGTS3350S | M33x3.5 | 50 | 106 | 90 | 40 | 142 | 90 | 3/8 |
| PGTS3655S | M36x4.0 | 55 | 111 | 90 | 56 | 128 | 95.2 | 1/2 |
| PGTS3960S | M39x4.0 | 60 | 123.5 | 104 | 46 | 160 | 96 | 3/8 |
| PGTS4265S | M42x4.5 | 65 | 134 | 115 | 67 | 177 | 99 | 1/2 |
| PGTS4570S | M45x4.5 | 70 | 143 | 119 | 53 | 168 | 102 | 3/8 |
| PGTS4875S | M48x5.0 | 75 | 152 | 125 | 56 | 158 | 106 | 3/8 |
| PGTS5280S | M52x5.0 | 80 | 165 | 134 | 59 | 171 | 108 | 3/8 |
| PGTS5685S | M56x5.5 | 85 | 177 | 142 | 62 | 170 | 112 | 3/8 |
| PGTS6090S | M60x5.5 | 90 | 190 | 152 | 66 | 186 | 115 | 3/8 |
| PGTS6495S | M64x6.0 | 95 | 200 | 159 | 69 | 207 | 118 | 3/8 |
| PGTS68100S | M68x6.0 | 100 | 213.5 | 169 | 73 | 206 | 123 | 3/8 |
| PGTS72105S | M72x6.0 | 105 | 200 | 178 | 76 | 223 | 126 | 3/8 |
| 型式 | 適用ボルト サイズ （mm） |
適用ナット 二面幅 A/F （mm） |
最高使用 圧力 （MPa） |
受圧面積 （mm2） |
受圧面積 （kN） |
ストローク （mm） |
質量 （kg） |
|---|---|---|---|---|---|---|---|
| PGTD2436S | M24x3.0 | 36 | 135 | 2,293 | 309.6 | 6.0 | 4.6 |
| PGTD2742S | M27x3.0 | 42 | 2,939 | 396.8 | 6.0 | 5.3 | |
| PGTD3046S | M30x3.5 | 46 | 3,426 | 462.6 | 7.0 | 5.8 | |
| PGTD3350S | M33x3.5 | 50 | 4,272 | 576.7 | 7.0 | 6.7 | |
| PGTD3655S | M36x4.0 | 55 | 4,995 | 674.3 | 8.0 | 7.7 | |
| PGTD3960S | M39x4.0 | 60 | 6,260 | 845.0 | 10.0 | 12.5 | |
| PGTD4265S | M42x4.5 | 65 | 6,865 | 926.8 | 10.0 | 11.4 | |
| PGTD4570S | M45x4.5 | 70 | 8,339 | 1125.8 | 10.0 | 17.7 | |
| PGTD4875S | M48x5.0 | 75 | 9,430 | 1273.1 | 10.0 | 20.1 | |
| PGTD5280S | M52x5.0 | 80 | 11,288 | 1523.8 | 10.0 | 26.1 | |
| PGTD5685S | M56x5.5 | 85 | 12,942 | 1747.1 | 10.0 | 30.0 | |
| PGTD6090S | M60x5.5 | 90 | 15,032 | 2029.3 | 10.0 | 37.2 | |
| PGTD6495S | M64x6.0 | 95 | 17,123 | 2311.6 | 10.0 | 43.0 | |
| PGTD68100S | M68x6.0 | 100 | 19,514 | 2634.4 | 10.0 | 49.5 | |
| PGTD72105S | M72x6.0 | 105 | 21,977 | 2966.9 | 10.0 | 60.1 |
| 型式 | 適用ボルト サイズ （mm） |
適用ナット 二面幅 A/F （mm） |
A | 寸法 | S (in) |
|||
|---|---|---|---|---|---|---|---|---|
| B | C | D | E | |||||
| PGTD2436S | M24x3.0 | 36 | 61.5 | 77 | 31 | 185 | 81 | 3/8 |
| PGTD2742S | M27x3.0 | 42 | 68 | 75 | 34 | 196 | 83.4 | 3/8 |
| PGTD3046S | M30x3.5 | 46 | 73 | 85 | 37 | 195 | 88 | 3/8 |
| PGTD3350S | M33x3.5 | 50 | 78 | 77 | 38.5 | 208 | 90 | 3/8 |
| PGTD3655S | M36x4.0 | 55 | 84 | 83 | 41 | 218 | 93 | 1/2 |
| PGTD3960S | M39x4.0 | 60 | 95 | 104 | 48 | 266 | 96 | 3/8 |
| PGTD4265S | M42x4.5 | 65 | 98 | 104 | 52 | 248.4 | 99 | 1/2 |
| PGTD4570S | M45x4.5 | 70 | 108 | 119 | 53 | 294 | 104 | 3/8 |
| PGTD4875S | M48x5.0 | 75 | 115 | 125 | 57.5 | 304 | 106 | 3/8 |
| PGTD5280S | M52x5.0 | 80 | 124 | 134 | 61 | 328 | 108 | 3/8 |
| PGTD5685S | M56x5.5 | 85 | 132 | 142 | 65 | 346 | 112 | 3/8 |
| PGTD6090S | M60x5.5 | 90 | 141 | 152 | 70.5 | 372 | 115 | 3/8 |
| PGTD6495S | M64x6.0 | 95 | 151 | 159 | 76 | 386 | 119 | 1/2 |
| PGTD68100S | M68x6.0 | 100 | 160 | 170 | 80 | 398 | 123 | 1/2 |
| PGTD72105S | M72x6.0 | 105 | 171 | 177 | 88.5 | 429 | 126 | 1/2 |
ENERPAC CAD/DATAダウンロード方法
ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。
＜日本語一覧表の場合＞
- PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
- DXFデータは、アイコンをクリックして保存して下さい。
＜海外ダウンロードページの場合＞
- 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。（型式を入力する際は、必ず“－"ハイフンを入れて下さい。）
- 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。
＜注意事項＞
- 製品によっては、CADデータがない製品がありますので、ご了承願います。
- 海外のCADデータには寸法は、掲載されていません。
- 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。
