MMシリーズ内径側固定タイプ最大表面直径：305〜1000mm
- 現場作業を担当する機械作業者とフランジの表面仕上げについて話をする場合、最初に思い当たる製造メーカーはミラージです。その評価はミラージュが供給してきた精密な製品によるものです。
- 全ての製品は容易にセットアップできる構造になっています。
- 外径側または内径側取付いずれかを選択し、多機種の中から製品を選択してください。
| 型式 MM305i | メトリック | インペリアル |
|---|---|---|
| 最小フランジ直径 | 50mm | 2in |
| 最大フランジ直径（標準工具を使用） | 305mm | 12in |
| クランプ範囲（3爪ベース） | 50〜122mm | 2〜4.8in |
| クランプ範囲（4爪ベース） | 120〜305mm | 4.7〜12in |
| 振回し必須直径 | 390mm | 15.4in |
| 最大回転数(rpm) | 80 | 80 |
| 標準駆動方式 | 空気圧 | 空気圧 |
| 送り設定値 | 2 | 2 |
| 出力 | 0.82kW | 1.1HP |
| 必要空気供給容量 | 1.42m3/m | 50c.f.m |
| 刃物台移動距離 | 40mm | 1.6in |
| 加工機質量（ベースを除く） | 16kg | 36 lbs |
| ベース組立時の最大質量 | 8kg | 18 lbs |
| 表面仕上げ送り速度 | 溝/inch：微細 | 溝/inch：粗い |
|---|---|---|
| 1.0mmピッチ送りねじ（オプション） | 224 | 56 |
| 1.25mmピッチ送りねじ（付属） | 179 | 45 |
| 1.75mmピッチ送りねじ（オプション） | 128 | 32 |
| 型式 MM610i | メトリック | インペリアル |
|---|---|---|
| 最小フランジ直径 | 50mm | 2in |
| 最大フランジ直径（標準工具を使用） | 610mm | 24in |
| クランプ範囲（3爪ベース） | 50〜122mm | 2〜4.8in |
| クランプ範囲（4爪ベース） | 120〜560mm | 4.7〜22in |
| 最小振回し必須直径 | 530mm | 20.8in |
| 最大回転数(rpm) | 76 | 76 |
| 標準駆動方式（油圧駆動方式は別途申込み必要） | 空気圧 | 空気圧 |
| 送り設定値 | 2 | 2 |
| 出力 | 0.82kW | 1.1HP |
| 必要空気供給容量 | 1.42m3/m | 50c.f.m |
| 刃物台移動距離 | 40mm | 1.6in |
| 加工機質量（ベースを除く） | 21kg | 47 lbs |
| ベース組立時の最大質量 | 8kg | 18 lbs |
| 表面仕上げ送り速度 | 溝/inch：微細 | 溝/inch：粗い |
|---|---|---|
| 1.0mmピッチ送りねじ（オプション） | 224 | 56 |
| 1.25mmピッチ送りねじ（付属） | 179 | 45 |
| 1.75mmピッチ送りねじ（オプション） | 128 | 32 |
| 型式 MM860i | メトリック | インペリアル |
|---|---|---|
| 最小フランジ直径 | 153mm | 6in |
| 最大フランジ直径（標準工具を使用） | 864mm | 34in |
| クランプ範囲 | 142〜813mm | 5.6〜32in |
| 刃物台ストローク（下方送り） | 100mm | 4in |
| 最大回転数(rpm) | 28 | 28 |
| 標準駆動方式（油圧駆動方式は別途申込み必要） | 空気圧 | 空気圧 |
| 送り設定値 | 6 | 6 |
| 出力 | 1.6kW | 2.1HP |
| 必要空気供給容量 | 1.9m3/m | 67c.f.m |
| 加工機質量（ベースを除く） | 53kg | 117 lbs |
| ベース組立時の最大質量 | 46kg | 102 lbs |
| 表面仕上送り装置 | ||
|---|---|---|
| 方向 | 伝導装置 | 溝/in |
| アウト | 1 | 154 |
| アウト | 2 | 98 |
| アウト | 3 | 40 |
| イン | 1 | 183 |
| イン | 2 | 117 |
| イン | 3 | 48 |
| 型式 MM1000i | メトリック | インペリアル |
|---|---|---|
| 最小フランジ直径 | 153mm | 6in |
| 最大フランジ直径（標準工具を使用） | 1000mm | 40in |
| クランプ範囲 | 142〜813mm | 5.6〜32in |
| 刃物台ストローク（下方送り） | 100mm | 4in |
| 最大回転数(rpm) | 24 | 24 |
| 標準駆動方式 | 空気圧 | 空気圧 |
| 送り設定値 | 6 | 6 |
| 出力 | 1.6kW | 2.1HP |
| 必要空気供給容量(@0.6MPa) | 1.9m3/m | 67c.f.m |
| 加工機質量（ベースを除く） | 63kg | 139 lbs |
| ベース組立時の最大質量 | 46kg | 102 lbs |
| 表面仕上送り装置 | ||
|---|---|---|
| 方向 | 伝導装置 | 溝/in |
| アウト | 1 | 183 |
| アウト | 2 | 117 |
| アウト | 3 | 48 |
| イン | 1 | 154 |
| イン | 2 | 98 |
| イン | 3 | 40 |
| 中ぐり送り | ||
|---|---|---|
| 伝導装置 | mm/rev | inches/rev |
| 1（イン） | 0.04 | 0.000157 |
| 2（イン） | 0.06 | 0.00236 |
| 3（イン） | 0.015 | 0.00590 |

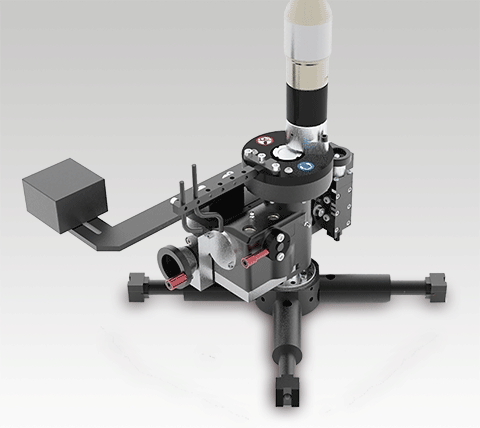

MM305i

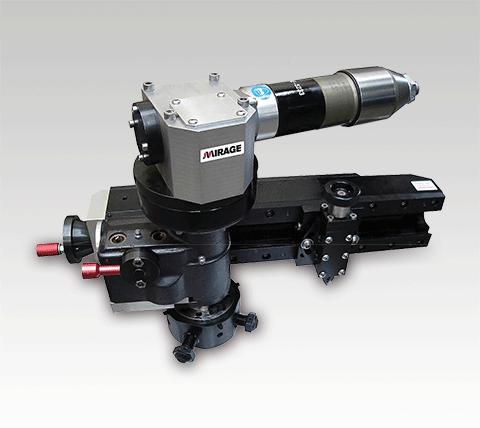

MM610i

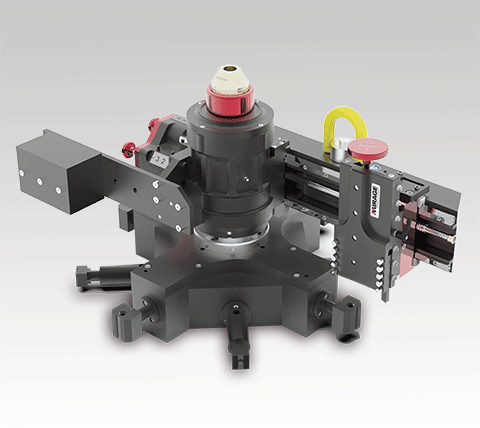

MM860i

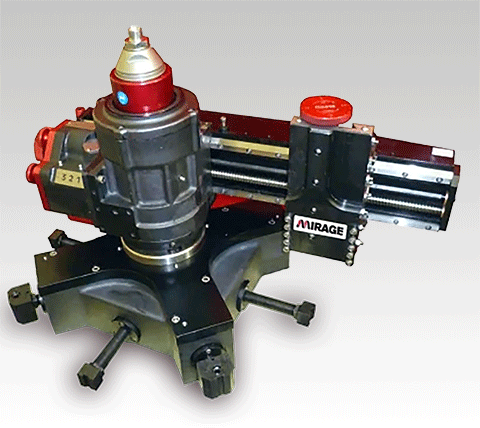

MM1000i
