製品情報:油圧バルブ

VD/VRシリーズ

モジュラ圧力補償付きフローコントロール弁

  • 入力側圧力の変動に影響を受けない、圧力補償付きの流量制御弁です。
  • 精密な流量調整が可能な、最高使用圧力70MPaのバイパスチェックバルブ付き流量制御バルブです。
  • バルブの流量調整ネジで、流量を容易に調整できます。
  • 温度補償機構は付いていません。
型式 最高使用
圧力(MPa)
クラッキング
圧力(MPa)
定格流量
(L/min.)
作動油温度
(℃)

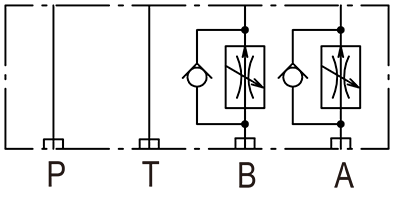

油圧記号 質量
(kg)
VDFCDP-20 70 0.01 0.05〜20 15〜55 油圧記号 4.6

ENERPAC CAD/DATAダウンロード方法

ENERPAC CADデータは、日本語一覧表または海外ダウンロードページからダウンロードが可能です。

<日本語一覧表の場合>

  • PDFデータは、アイコンをクリックして保存するか、右クリックで対象ファイルを保存して下さい。
  • DXFデータは、アイコンをクリックして保存して下さい。

<海外ダウンロードページの場合>

  • 左下のSearch for Model下のボックス内に、型式を入力してEnterキーを押して下さい。(型式を入力する際は、必ず“-”ハイフンを入れて下さい。)
  • 次に左中央部のCAD Downloadをクリックしてから3D Downloadsまたは2D DownloadsのFormatとVersionを選択して、GOボタンをクリックして保存して下さい。

<注意事項>

  • 製品によっては、CADデータがない製品がありますので、ご了承願います。
  • 海外のCADデータには寸法は、掲載されていません。
  • 日本語、海外データ共に寸法は、必ず最新カタログを参照してご確認をお願いします。

ENERPAC CAD/DATAご使用時のお願い

ENERPAC CADデータをご使用(複製)の際は、下記の条件を承諾いただいたものと致します。

  • ENERPAC CADデータには、エナパック株式会社の著作権が存在します。
    ENERPAC CADデータの複製、移転は次の各項の条件に限られます。
    • 1)ENERPAC CADデータの複製は、バックアップを目的とした場合にのみに限られます。
    • 2)ENERPAC CADデータの第三者への移転は、弊社が同意した場合に限られます。
  • ENERPAC CADデータ選択、使用および使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータの変更は原則として禁止させていただきます。万一変更された場合、その使用結果につきましては、お客様の責任とさせていただきます。
  • ENERPAC CADデータに登録された製品のモデルチェンジおよび機種廃止によって、ENERPAC CADデータの修正が生じた場合、速やかに修正を、お客様にて実施お願いします。

※内容は予告なしに変更させて頂く場合がありますのでご了承ください。

■ 「ENERAPAC CADデータ 」についてのお問い合わせ
〒331-0821 埼玉県さいたま市北区別所町85-7番地
エナパック株式会社
エナパック事業部 カスタマーサポートグループ
TEL:048-662-4911  FAX:048-662-4955
E-Mail:info@enerpac.co.jp  URL:https://www.enerpac.co.jp
型式 カタログ PDF(和図) 2D CAD
DXF(和図)
3D CAD
STEP/IGES
(英図)
取扱説明書 部品表
VDFCDP-20 PDF PDF DXF PDF PDF
型式 ZEJ305TEE473
VDFCDP-20 モジュラ圧力補償付きバルブが4個組み込まれています。
